الرفع المساحي المعماري – مشروع مستشفى مصر للطيران

الرفع المساحي المعماري – مشروع مستشفى مصر للطيران

في بعض المشاريع، لا يكون التحدي في مساحة المشروع فقط … بل في التفاصيل الدقيقة مع بيئة عمل صعبة كثيفة التحديات
وهذا ما واجهه فريق توتال سرفيينج خلال تنفيذ أعمال الرفع المساحي المعماري الداخلي لمشروع تطوير مستشفى الطيران

نظرة عامة على المشروع

يهدف المشروع إلى توثيق الحالة المعمارية القائمة للمبنى بدقة عالية وشمولية التفاصيل، بما يتيح استخدام البيانات في أعمال طرح المناقصات، إعداد المقايسات، التصميم، التطوير، أو إعادة التأهيل

نظرًا لطبيعة المشروع كمنشأة طبية وفى حالة تشغيل كامل، فقد تطلب العمل مستوى عالٍ من الدقة والتنظيم، مع مراعاة تعدد الأنظمة داخل المبنى (كهربائية – حريق – تهوية وتكييف – أجهزة طبية – تيار خفيف وداتا)

نطاق الأعمال

قام فريق TSO بتنفيذ رفع مساحي معماري شامل، يغطي جميع العناصر الداخلية، بما في ذلك

الحوائط والتقسيمات المعمارية

الفتحات (الأبواب والشبابيك)

مناسيب الأرضيات والأسقف الخرسانية والمعلقة

أنظمة الإضاءة بالأسقف أو على الحوائط

أنظمة التكييف المركزي

أنظمة مكافحة الحريق

أماكن ومقاسات الأجهزة الطبيه

أماكن لوحات التحكم والتوزيع الكهربائي والبيانات

اماكن المواسير سواء كانت غازات طبية أو مياه أو صرف أو كهربائية

وقد تم التعامل مع جميع العناصر باعتبارها جزءًا من نموذج متكامل يعكس الواقع بدقة

منهجية العمل

اعتمد فريق توتال سرفيينج على منهجية دقيقة لضمان جودة المخرجات، تضمنت

التخطيط المسبق لتوزيع نقاط الرفع

ربط جميع القياسات بنظام إحداثي موحد

تسجيل العناصر المعمارية والخدمية بتسلسل منطقي

مراجعة البيانات بشكل مستمر أثناء التنفيذ

هذا النهج ساعد على تقليل الأخطاء وضمان تكامل البيانات

التحديات

العمل داخل مبنى قائم، وخاصة منشأة طبية، يفرض عددًا من التحديات، من أبرزها

* كثافة التفاصيل وتداخل العناصر

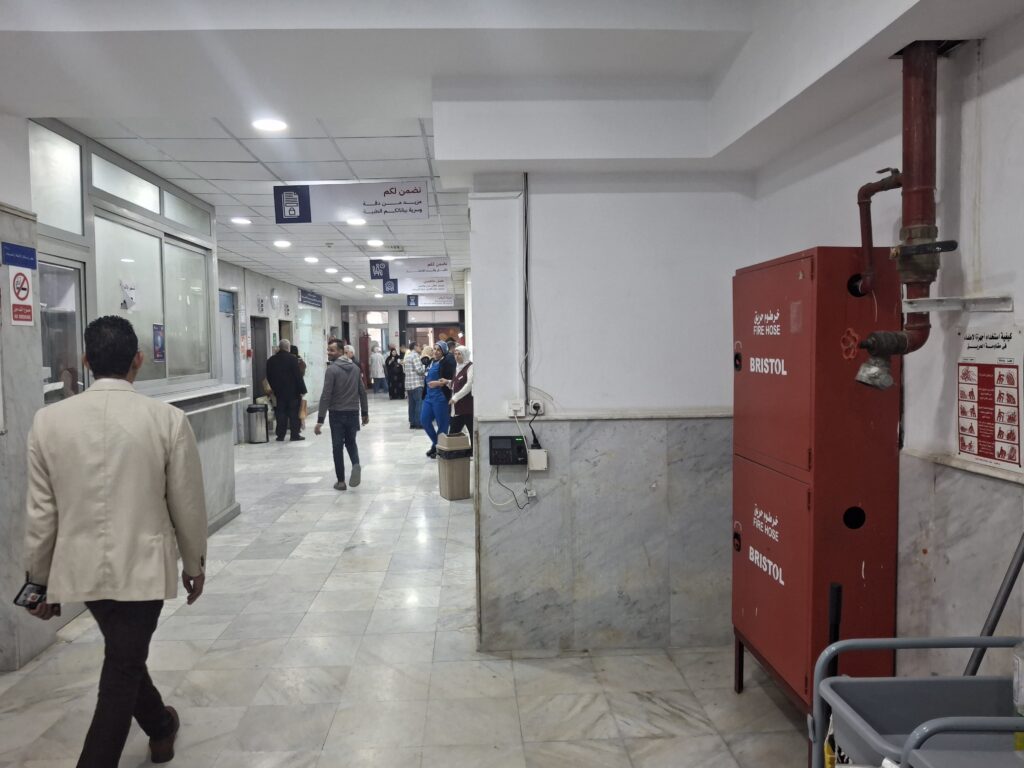

* صعوبة العمل فى بئية عمل مليئة بالزائرين والمرضي وطواقم العمل الطبي مما يعيق الرؤية ويبطيء من معدلات الانجاز

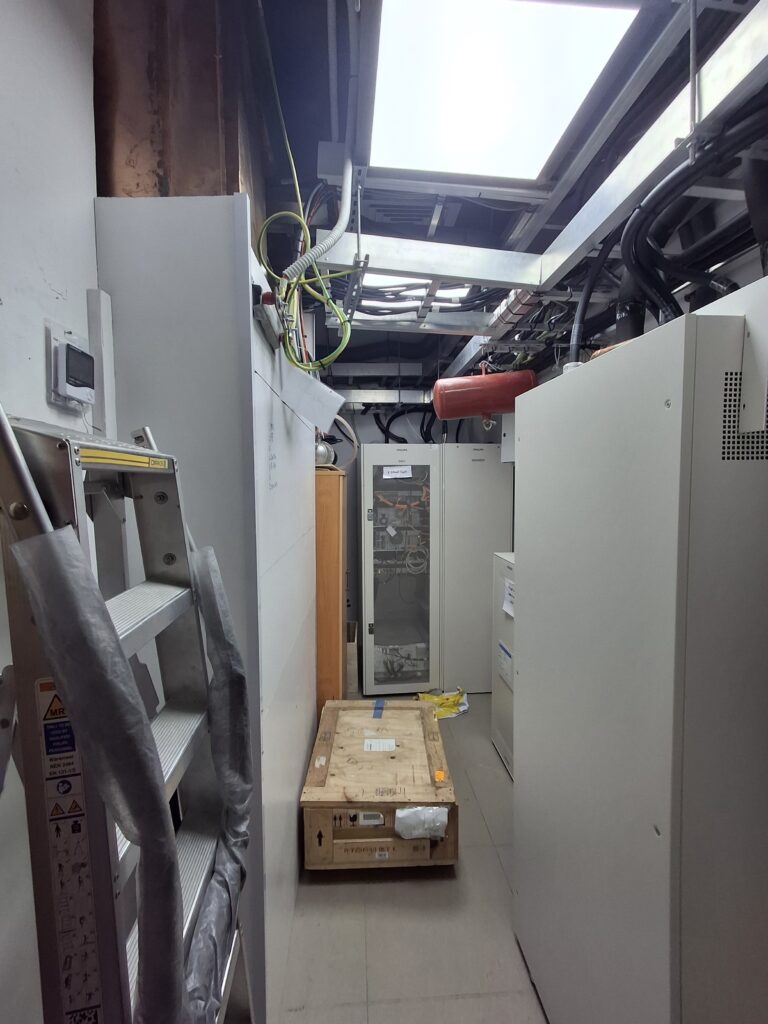

* خطورة العمل فى الاماكن الداخليه الخاصة بمحولات الكهرباء أو الاماكن الخاصة بالنفايات الطبية او خطر التعرض للعدوي

* تنوع الأنظمة (معماري – كهرباء – ميكانيكا)

* الحاجة للحفاظ على تنظيم البيانات وسهولة قراءتها

* وقد تعامل فريق توتال سرفيينج مع هذه التحديات من خلال الجمع بين الدقة الفنية والتنظيم المنهجي وإجراء الإحتياطات اللازمة

معالجة البيانات والمخرجات

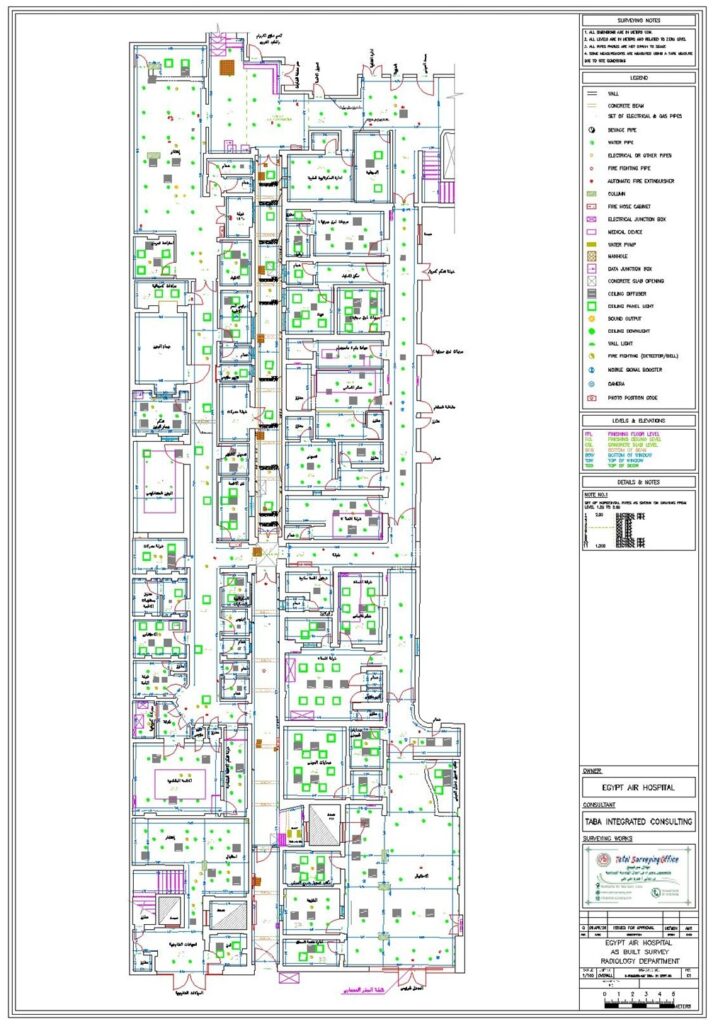

بعد الانتهاء من أعمال الرفع، تم تحويل البيانات إلى مخرجات احترافية تشمل

لوحات معمارية واضحة ومنظمة

تمثيل دقيق لجميع العناصر وبإستخدام طبقات أتوكاد مختلفة تمثل كل عنصر على حدا

إمكانية استخدام البيانات في التصميم والتنسيق بين التخصصات

كما تم تسليم المشروع بصيغ متعددة تشمل

DWG & PDF

القيمة المضافة للمشروع

ساهمت أعمال الرفع المساحي المعماري في

تقليل عدم اليقين قبل بدء أعمال التصميم أو الطرح

توفير بيانات دقيقة تساعد في إعداد مقايسات أكثر واقعية

تقليل احتمالات التعارض بين التخصصات المختلفة

دعم اتخاذ القرار بناءً على بيانات فعلية من الموقع

الخلاصة

في هذا المشروع، لم يكن الهدف مجرد إنتاج رسومات، بل تقديم قاعدة بيانات هندسية دقيقة يمكن الاعتماد عليها في جميع مراحل المشروع، من الطرح وحتى التنفيذ

ويؤكد هذا المشروع قدرة توتال سرفيينج على تنفيذ أعمال الرفع المعماري المعقدة داخل بيئات تشغيلية نشطة، مع الحفاظ على أعلى مستويات الدقة والتنظيم
